사무실 냉난방기 견적을 받을 때 대부분 제품의 평형과 가격부터 확인합니다.

하지만 지식산업센터나 대형 상업시설처럼 실내기와 실외기의 거리가 먼 현장은

제품 용량보다 배관 허용 길이를 먼저 확인해야 할 수도 있습니다.

이번 성남 SK V1 지식산업센터 사무실은 40평형 냉난방기가 필요했지만,

실제 냉매배관 경로가 50m를 초과하는 현장이었습니다.

검토한 40평형 싱글 모델은 허용 배관 길이가 50m로 제한되는 조합이었기 때문에

멀티 실외기와 멀티 시스템용 40평형 실내기를 적용했습니다.

---

핵심 요약

• 냉매배관은 직선거리가 아닌 실제 시공 경로로 계산한다.
• 제품 용량이 같아도 싱글형과 멀티형의 배관 조건은 다를 수 있다.
• 멀티 실외기도 배관 길이에 제한이 있으므로 모델별 사양을 확인해야 한다.
• 장거리 배관은 높이 차이와 추가 냉매량까지 함께 검토해야 한다.
• 설치 후 진공작업, 누설 확인과 시운전이 필요하다.

---

냉난방기 배관 길이는 왜 중요할까?

냉난방기는 실내기와 실외기 사이를 냉매배관으로 연결합니다.

이 배관을 통해 냉매가 순환하며 실내의 열을 실외로 이동시키거나,

난방 운전 시 반대 방향으로 열을 전달합니다.

그런데 모든 냉난방기가 동일한 길이의 배관을 사용할 수 있는 것은 아닙니다.

제품마다 다음과 같은 설치 허용 기준이 정해져 있습니다.



최장 배관 길이	실외기에서 가장 먼 실내기까지의 실제 길이
총배관 길이	시스템에 연결된 전체 냉매배관의 합계
높이 차이	실내기와 실외기 사이의 수직 거리
배관 규격	액관과 가스관의 지정된 직경
추가 냉매량	기본 길이를 초과한 배관에 필요한 냉매
실내외기 조합	함께 연결할 수 있는 제품과 용량 조건



이 가운데 하나라도 제품 기준을 벗어나면 정상적인 설치가 어려울 수 있습니다.

---

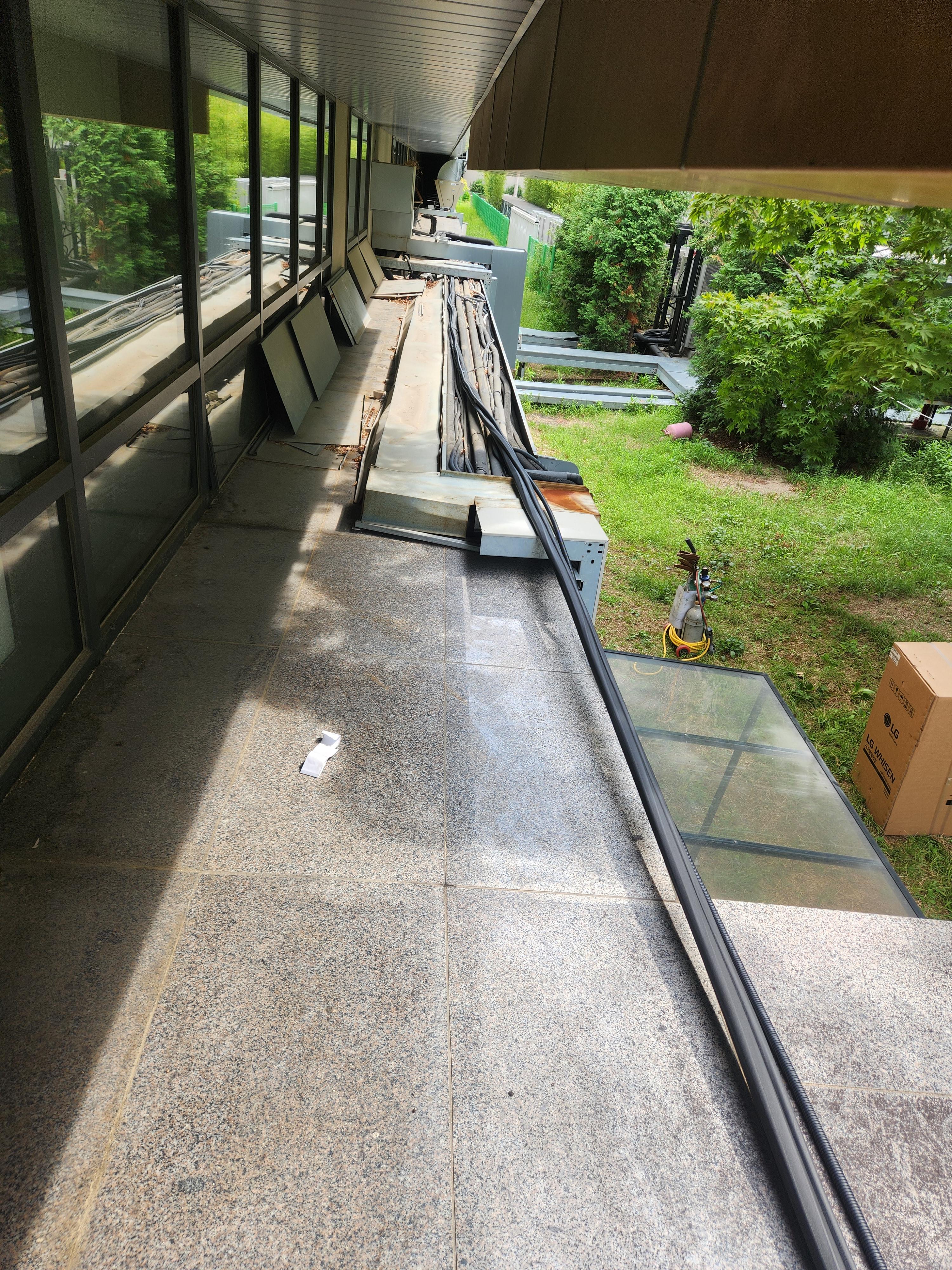

직선거리 40m가 실제 배관 40m는 아니다

실내기와 실외기의 위치를 도면에서 측정하면 40m인데,

실제 설치 후에는 배관이 50m 이상 나오는 경우가 있습니다.

배관은 건물 내부에서 가장 짧은 직선으로 연결할 수 없기 때문입니다.

천장 내부의 환기덕트와 소방배관, 전기배선, 구조물 등을 피해야 하고

벽체나 복도를 돌아가야 할 수도 있습니다.

실제 배관 길이에는 다음 구간이 포함됩니다.

• 실내기 연결부에서 천장 내부까지의 구간
• 천장 내부 수평 배관
• 벽체나 공용구간을 통과하는 배관
• 위층이나 아래층으로 연결되는 수직 배관
• 실외기 연결을 위한 여유 배관
• 구조물과 기존 설비를 우회하는 구간

따라서 장거리 배관이 예상된다면 제품을 주문하기 전에 현장 실측을 먼저 진행하는 것이 좋습니다.

---

성남 SK V1 사무실 설치 조건

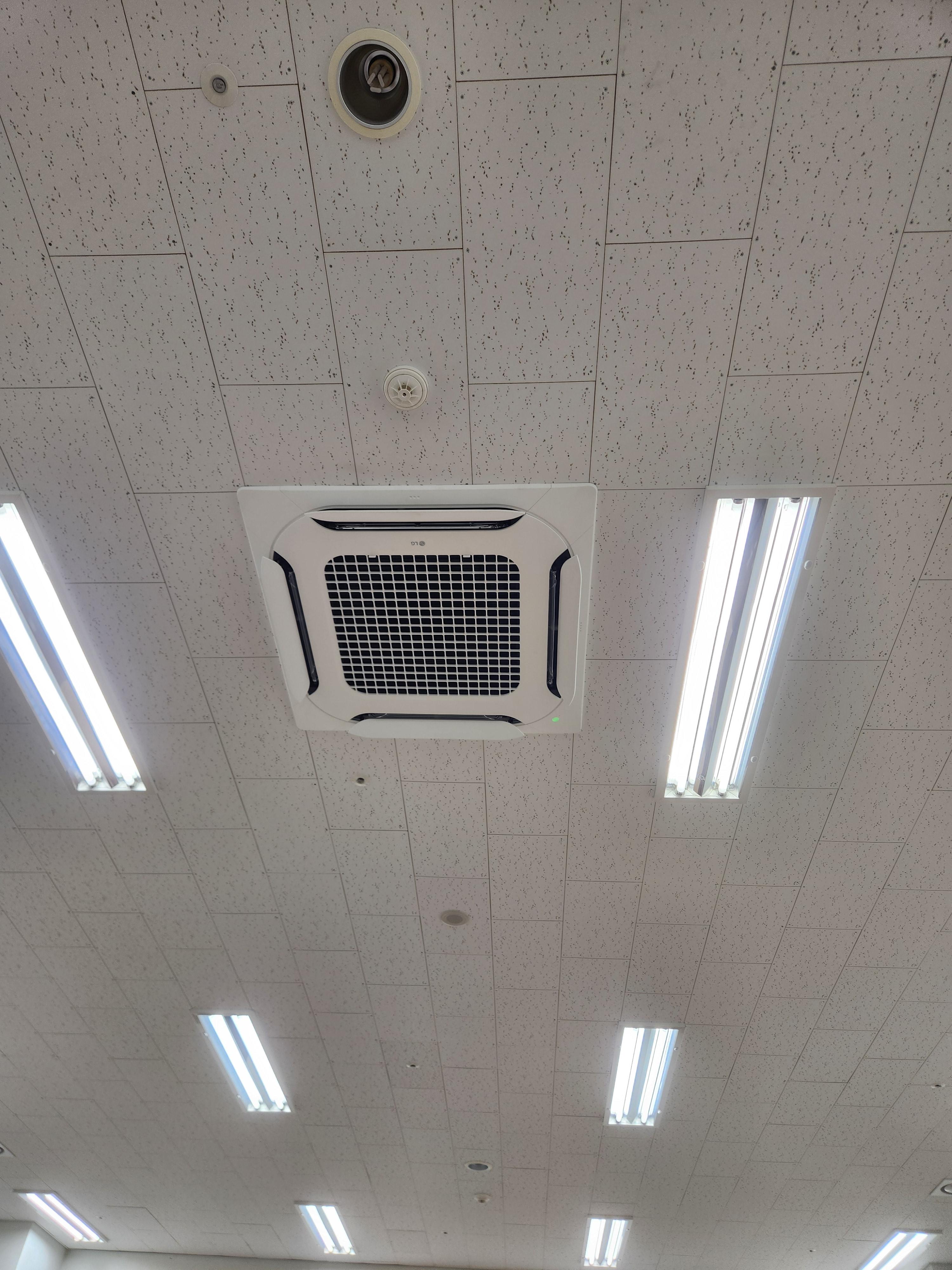

이번 현장은 성남 SK V1 지식산업센터에 위치한 사무실로,

LG전자 40평형 냉난방기를 설치했습니다.



현장	성남 SK V1 지식산업센터
사용 공간	사무실
설치 용량	LG전자 냉난방기 40평형
배관 조건	실제 냉매배관 길이 50m 초과
적용 제품	멀티 시스템용 실내기와 멀티 실외기
주요 공정	배관 연결, 단열, 진공작업, 누설 확인, 시운전

이 현장에서 검토한 싱글 모델은 허용 배관 길이가 50m로 제한되는 조합이었습니다.

배관 길이에 맞지 않는 싱글 모델을 무리하게 적용하지 않고, 50m를 초과하는 배관 경로를 검토할 수 있는 멀티 실외기 방식으로 제품 구성을 변경했습니다.

---

싱글 실외기와 멀티 실외기의 차이

싱글형은 실내기 한 대와 해당 제품에 맞는 실외기 한 대를 연결하는 방식입니다.

멀티형은 멀티 시스템용 실외기와 호환 실내기를 조합하는 방식으로, 상업시설이나 장거리·다실 설치 현장에서 폭넓게 활용됩니다.

비교 항목싱글형멀티형

제품 구성	실내기 1대와 전용 실외기	멀티 시스템용 실내외기
설치 구조	비교적 단순함	현장별 배관 설계 필요
적합한 현장	배관이 짧고 단순한 공간	장거리 또는 복잡한 배관 현장
확인 기준	최장 배관과 높이 차이	최장·총배관, 높이 차이, 조합 조건
냉매 관리	모델별 기본 기준 적용	실제 배관에 따른 추가 냉매량 계산
제품 선정	실내 면적과 용량 중심	용량과 배관 조건을 함께 검토

멀티형이 무조건 더 좋은 방식이라는 의미는 아닙니다.

배관 거리가 짧고 설치 구조가 단순한 현장에는 싱글형이 합리적일 수 있습니다. 반면 실외기 위치가 멀거나 건물 구조상 배관을 길게 연결해야 한다면 멀티 시스템 검토가 필요합니다.

---

장거리 배관 설치 전 확인해야 할 7가지

1. 실제 배관 경로

도면상의 거리뿐 아니라 천장 내부와 공용구간을 포함한 실제 시공 길이를 확인합니다.

2. 실내기와 실외기의 높이 차이

총길이가 허용 범위 안이더라도 높이 차이가 제품 기준을 넘으면 적용하기 어려울 수 있습니다.

3. 냉매배관 규격

제품 용량과 배관 길이에 맞는 액관·가스관 규격을 적용해야 합니다.

4. 배관 단열 상태

냉매배관의 단열재가 벌어지거나 손상되면 결로와 물 맺힘이 발생할 수 있습니다.

5. 추가 냉매량

배관 길이가 제품의 기본 냉매 충전 기준을 초과하면 실제 길이에 맞춰 추가 냉매량을 계산해야 합니다.

6. 전기와 차단기 조건

싱글형에서 멀티형으로 구성이 변경되면 실외기의 전원 방식과 차단기, 전선 규격을 다시 확인해야 합니다.

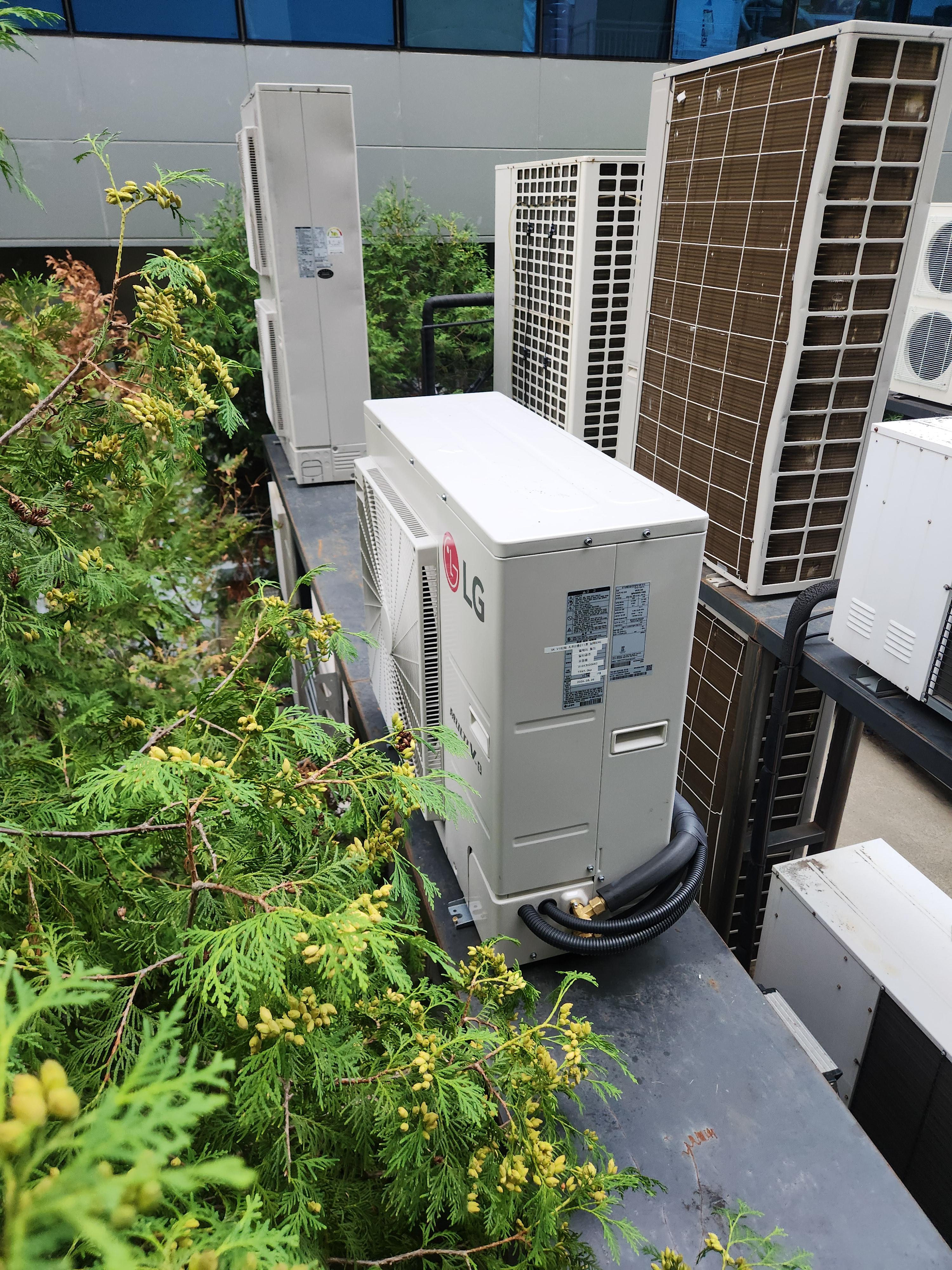

7. 실외기 설치 공간

실외기 크기와 무게뿐 아니라 흡입과 토출에 필요한 통풍 공간, 추후 서비스 동선도 확보해야 합니다.

---

LJW 현장 TIP

냉난방기의 평형이 같다고 해서 설치 조건까지 같은 것은 아닙니다.

40평형 제품이라도 싱글형인지 멀티형인지에 따라 허용 배관 길이와 전기 조건이 달라질 수 있습니다.

견적을 요청할 때는 평수뿐 아니라 다음 정보를 함께 전달하는 것이 좋습니다.

• 실내기 설치 희망 위치
• 실외기 설치 가능 위치
• 두 위치 사이의 예상 거리
• 현장 평면도
• 천장 내부 또는 복도 배관 가능 여부
• 실내기와 실외기의 높이 차이
• 분전반과 차단기 사진

---

장거리 배관에서 진공작업이 중요한 이유

냉매배관을 연결하는 과정에서는 배관 내부에 공기와 수분이 들어갈 수 있습니다.

진공작업은 배관 내부에 남은 공기와 수분을 제거하는 과정입니다.

배관이 길수록 내부 용적도 커지기 때문에 충분한 진공작업과 진공 상태 확인이 중요합니다.

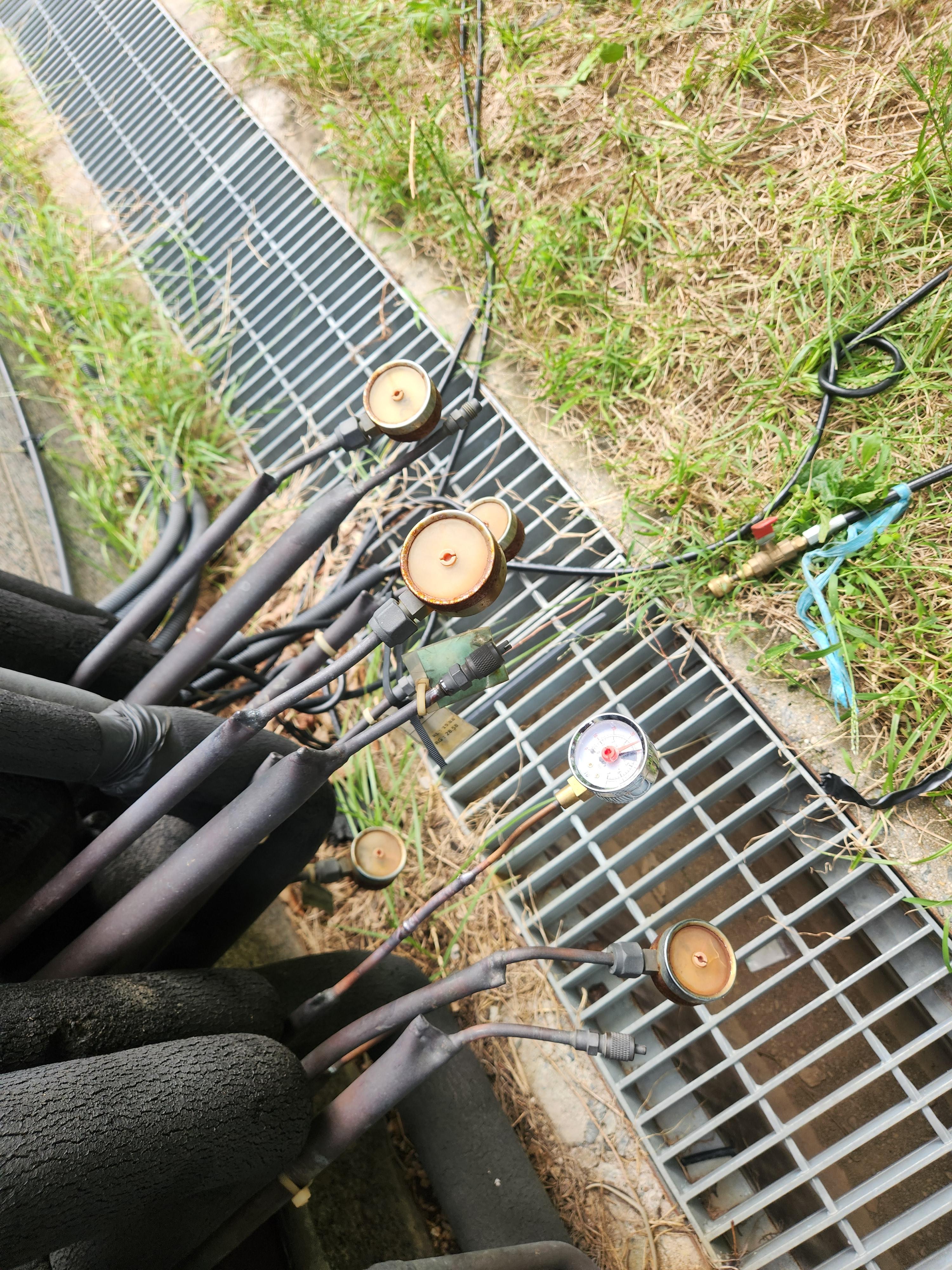

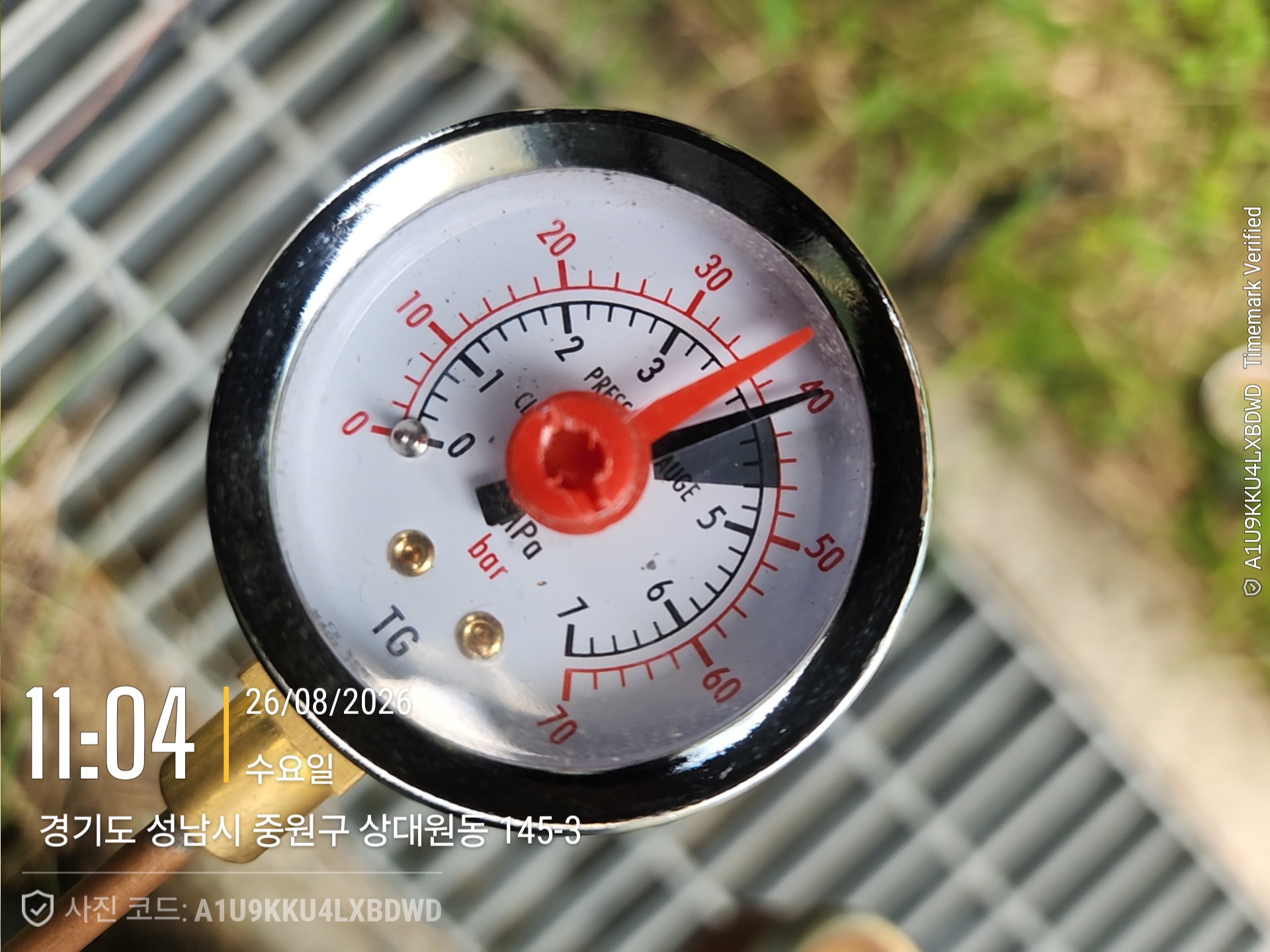

이후 배관 연결부와 용접 부위에 냉매 누설이 없는지 점검하고 제품을 시운전합니다.

최종 점검확인 사항

실내기	풍량과 바람 토출 상태
실외기	압축기와 팬 작동 상태
냉매 계통	연결부와 용접부 누설 여부
냉난방 성능	토출 온도와 실내 온도 변화
배수	응축수의 원활한 배출 여부
전기	전원과 차단기 작동 상태
소음·진동	비정상적인 소음이나 흔들림
마감	배관 단열과 작업 주변 정리

---

사무실 냉난방기 용량도 함께 확인

배관 조건이 해결됐다고 해서 제품 선정이 끝나는 것은 아닙니다.

사무실 냉난방기 용량은 면적과 함께 천장 높이, 유리창 면적, 방향, 상주 인원과 사무기기 발열을 고려해야 합니다.

특히 컴퓨터와 모니터가 많은 사무실이나 창을 통해 햇빛이 강하게 들어오는

공간은 같은 면적이라도 냉방 부하가 커질 수 있습니다.

제품을 지나치게 작게 선정하면 설정 온도에 도달하는 시간이 길어지고,

필요 이상으로 크게 선정하면 초기 비용과 운전 효율 측면에서 불리할 수 있습니다.

---

자주 묻는 질문

배관이 50m를 넘으면 설치가 불가능한가요?

반드시 불가능한 것은 아닙니다. 해당 거리를 허용하는 멀티 시스템이나 다른 제품 조합을 검토할 수 있습니다. 다만 모델별 허용 기준을 먼저 확인해야 합니다.

멀티 실외기를 사용하면 배관을 무제한 연장할 수 있나요?

아닙니다. 멀티 실외기도 최장 배관, 총배관 길이와 높이 차이에 대한 제한이 있습니다.

냉난방기 용량을 높이면 배관 문제를 해결할 수 있나요?

용량과 허용 배관 길이는 별개의 기준입니다. 용량이 큰 제품도 허용 길이를 초과하면 적용하기 어렵습니다.

현장 방문 전에도 제품 구성을 확인할 수 있나요?

평면도와 실내외기 설치 위치 사진, 예상 거리 등을 보내면 기본 검토는 가능합니다. 정확한 구성은 현장 실측 후 결정하는 것이 좋습니다.

---



마무리

성남 SK V1 사무실은 실내기와 실외기 사이의 배관 거리가 50m를 초과해

일반적인 40평형 싱글 모델로 적용하기 어려운 현장이었습니다.

현장 조건과 제품 사양을 검토한 후 멀티 실외기와 40평형 멀티 시스템용 실내기를 적용했고,

냉매배관 연결과 단열, 진공작업, 누설 확인 및 시운전까지 진행했습니다.



사무실이나 지식산업센터 냉난방기 설치는 제품 가격만 비교하기보다

실제 배관 거리와 실외기 위치, 전기 조건까지 함께 확인해야 합니다.
