시스템에어컨 단배관 다배관 차이, 장단점보다 먼저 볼 것

시스템에어컨 단배관 다배관 차이, 설치 전 반드시 확인할 7가지

시스템에어컨 견적을 비교하다 보면 단배관과 다배관이라는 용어를 자주 접하게 됩니다.

이름만 보면 배관이 한 개인지 여러 개인지만 다른 것처럼 보이지만,

실제로는 냉매 배관의 연결 구조와 천장 내부 시공 방식에 차이가 있습니다.

다만 “단배관이 더 효율적이다” 또는 “다배관이 무조건 관리하기 좋다”는 식으로 판단하면 안 됩니다.

배관 방식은 성능의 등급이 아니라 제품과 현장을 연결하는 설계 방식이기 때문입니다.

목차

1. 단배관과 다배관의 핵심 차이
2. 다배관 구조와 확인사항
3. 단배관 구조와 확인사항
4. 에너지 효율과 개별 운전의 오해
5. 기존 매립배관 재사용 조건
6. 설치 품질 확인 방법
7. 상담 전 체크리스트
8. 자주 묻는 질문

핵심 요약

• 다배관은 각 1WAY 실내기 방향으로 냉매 배관을 개별 구성합니다.
• 단배관은 주 배관에서 분기부를 거쳐 여러 실내기로 연결합니다.
• 배관 방식만으로 냉난방 성능과 에너지 효율을 판단할 수 없습니다.
• 기존 매립배관은 규격과 상태, 새 제품과의 호환성을 확인해야 합니다.
• 최종 선택은 제품 조합과 천장 구조를 현장에서 확인한 후 결정해야 합니다.

1. 단배관과 다배관은 무엇이 다를까?

가장 큰 차이는 실외기에서 여러 실내기까지 냉매를 전달하는 배관의 연결 구조입니다.

구분	다배관	단배관
기본 구조	각 실내기 방향으로 개별 배관 구성	주 배관에서 분기해 여러 실내기로 연결
천장 내부	여러 배관의 동선 확보 필요	주 배관과 분기부 공간 필요
주요 설계 항목	개별 배관 길이와 경로	분기 위치, 총 배관 길이와 고저차
기존 배관 활용	기존 다배관 상태 확인	기존 단배관 상태 확인
최종 판단	제품 조합 및 현장 확인 필요	제품 조합 및 현장 확인 필요



두 방식 모두 실외기 한 대에 여러 대의 실내기를 연결하는 제품 구성이 존재합니다.

따라서 다배관이라고 반드시 실외기가 여러 대 필요한 것도 아니며,

단배관이라고 항상 같은 성능이 나오는 것도 아닙니다.

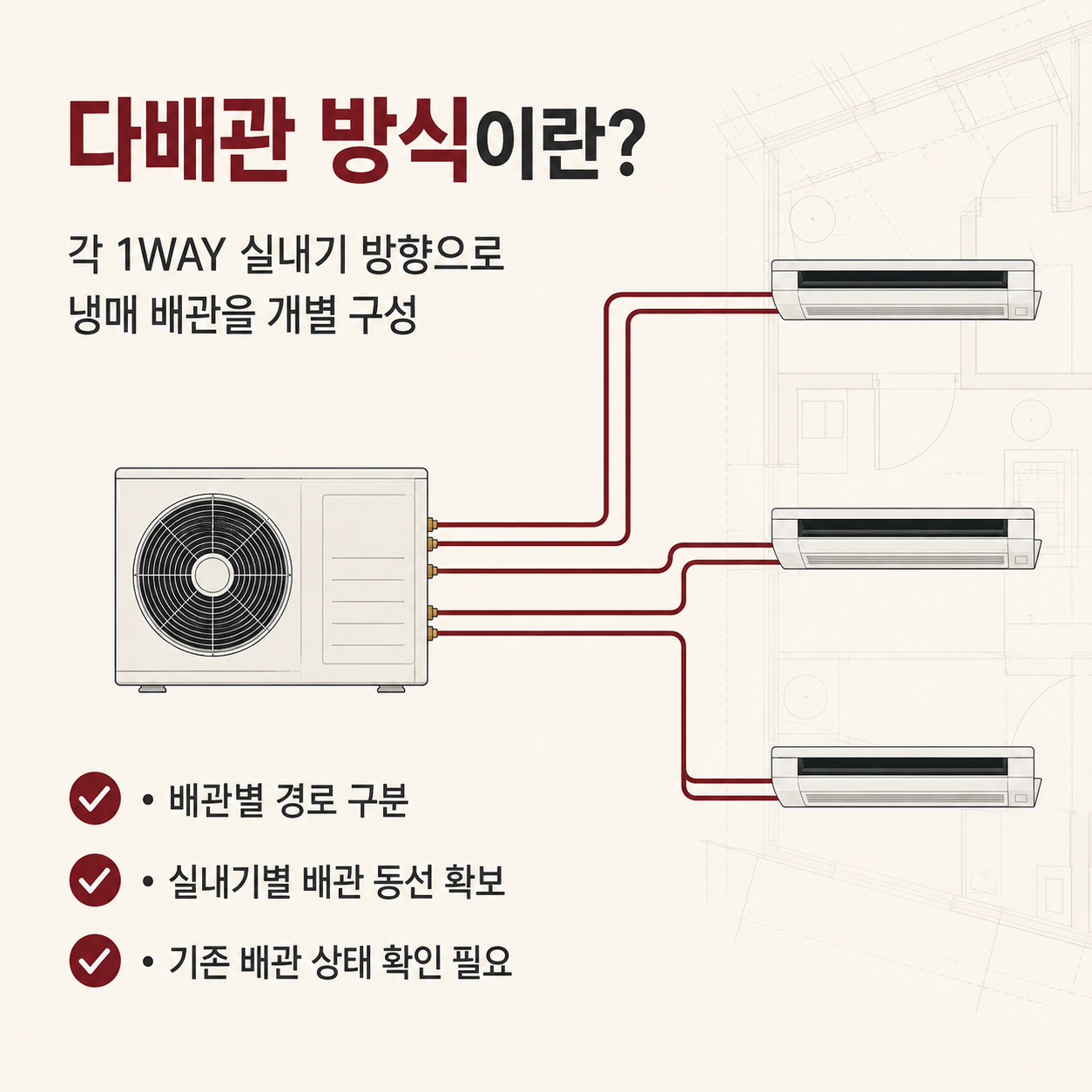

2. 다배관 방식의 구조

다배관은 실외기에서 각 1WAY 실내기가 설치되는 방향으로 냉매 배관을 개별 구성하는 방식입니다.

실내기별 배관 경로가 나뉘기 때문에 점검해야 할 라인을 구분하기 비교적 명확합니다.

반면 실내기 대수가 많으면 천장 내부에 여러 배관을 통과시킬 공간이 필요합니다.

환기배관과 구조물, 전선 등이 많은 천장에서는 배관 동선을 세심하게 검토해야 합니다.

다배관 설치 전 확인사항

• 기존 배관의 규격과 길이
• 실내기별 배관 경로
• 배관 단열 상태
• 환기배관과의 간섭
• 드레인 배수 경로
• 설치 제품과의 호환 조건

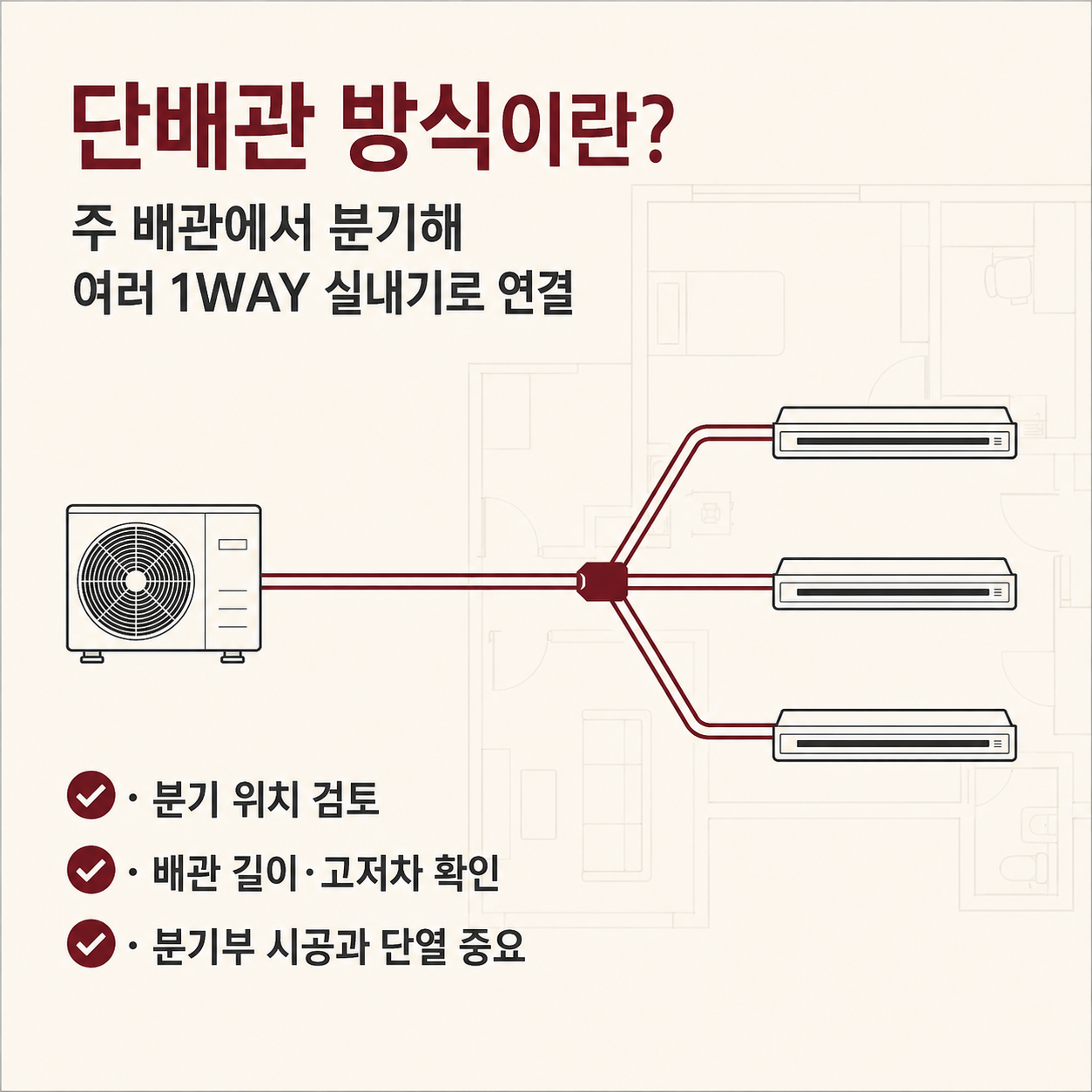

3. 단배관 방식의 구조

단배관은 실외기에서 연결된 주 배관이 천장 내부에서 분기되고, 여러 대의 1WAY 실내기로 이어지는 방식입니다.

하나의 배관 계통으로 여러 실내기를 구성하지만, 아무 위치에서나 임의로 분기할 수 있는 것은 아닙니다.

제품에서 허용하는 분기부, 배관 길이와 고저차 조건을 맞춰야 하며 분기부의 연결과 단열 상태도 중요합니다.

단배관 설치 전 확인사항

• 주 배관의 규격
• 분기부 종류와 설치 위치
• 분기 전후 배관 길이
• 실내기와 실외기의 높이 차이
• 용접부와 단열 상태
• 제품별 허용 배관 조건

4. 단배관이 더 효율적이라는 말은 사실일까?

배관 구조만 보고 에너지 효율을 단정할 수는 없습니다.

실제 운전 효율에는 다음 조건이 함께 영향을 줍니다.

제품 효율	실외기와 실내기의 제품별 성능
용량 선정	각 공간에 필요한 냉난방 용량
조합 조건	실내기 대수와 실외기 허용 조합
배관 설계	배관 길이, 분기와 고저차
냉매 상태	적정 냉매량과 누설 여부
단열 품질	결로 및 열손실 예방 상태
사용 패턴	동시 운전 대수와 설정 온도



개별 운전 여부도 마찬가지입니다.

실내기별 운전과 온도 조절은 배관 이름만으로 결정되는 것이 아니라

제품의 제어 구조와 컨트롤러 구성을 확인해야 합니다.



LJW 현장 TIP

배관 방식부터 선택하지 마세요. 기존 매립배관을 먼저 확인하고,
설치할 실내기 대수와 제품 조합에 맞는지 검토하는 순서가 정확합니다.

5. 기존 매립배관은 재사용할 수 있을까?

배관이 천장에 매립되어 있다고 해서 모두 재사용할 수 있는 것은 아닙니다.

오랜 기간 사용한 배관은 내부 오염이나 연결부 손상 가능성이 있으며,

기존 배관 규격이 새로 설치할 제품의 조건과 맞지 않을 수도 있습니다.

매립배관 점검표

점검 항목사용자 확인전문가 점검

기존 배관 방식	관리자료 또는 기존 견적서 확인	연결 구조 현장 확인
배관 규격	육안 확인 어려움	관경과 제품 호환성 확인
손상 여부	노출 구간 눌림 확인	전체 연결부와 기밀 점검
내부 오염	확인 어려움	재사용 가능 상태 검토
단열 상태	노출 구간 훼손 확인	결로 위험 구간 점검
누설 여부	냉난방 이상 증상 확인	압력 및 누설 점검



현장 점검 전에는 “기존 배관을 무조건 사용할 수 있다”고 단정하지 않는 것이 안전합니다.

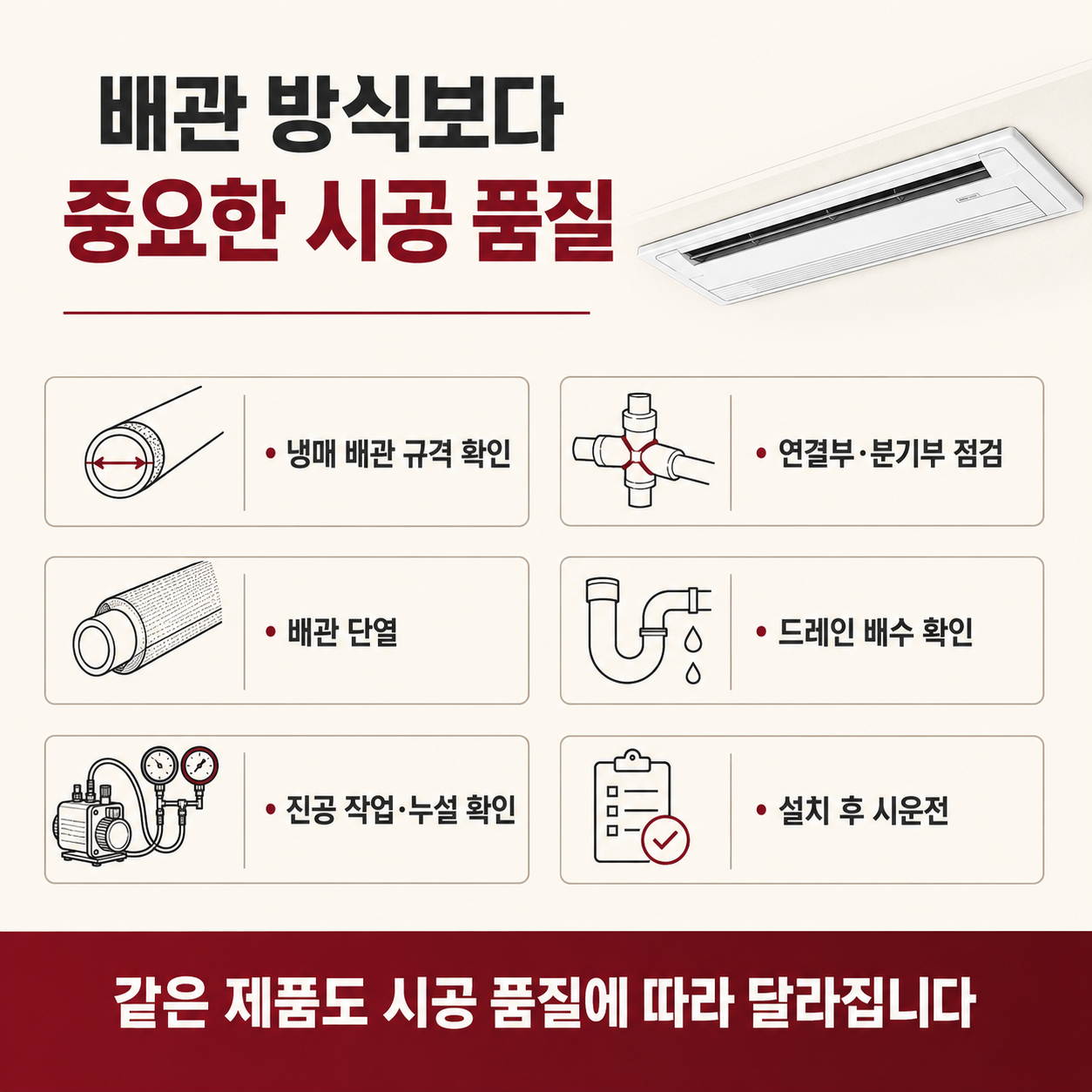

6. 배관 방식보다 중요한 설치 품질

같은 제품과 배관 방식을 사용해도 시공 과정에 따라 설치 결과가 달라질 수 있습니다.

설치 품질 체크리스트

1. 제품 기준에 맞는 냉매 배관 규격을 사용했는지 확인합니다.
2. 배관 연결부와 분기부를 적절하게 시공했는지 점검합니다.
3. 배관 전체에 단열이 끊기지 않도록 마감합니다.
4. 드레인 배관에 안정적인 배수 경로와 경사를 확보합니다.
5. 냉매 회로의 진공 작업과 누설 확인을 진행합니다.
6. 시운전으로 실내기별 운전과 배수 상태를 확인합니다.
7. 실외기실의 흡기와 배기 공간을 점검합니다.

단순히 실내기가 작동하는지만 보는 것이 아니라 배수, 소음, 냉매 상태와 운전 데이터를 함께 확인해야 합니다.

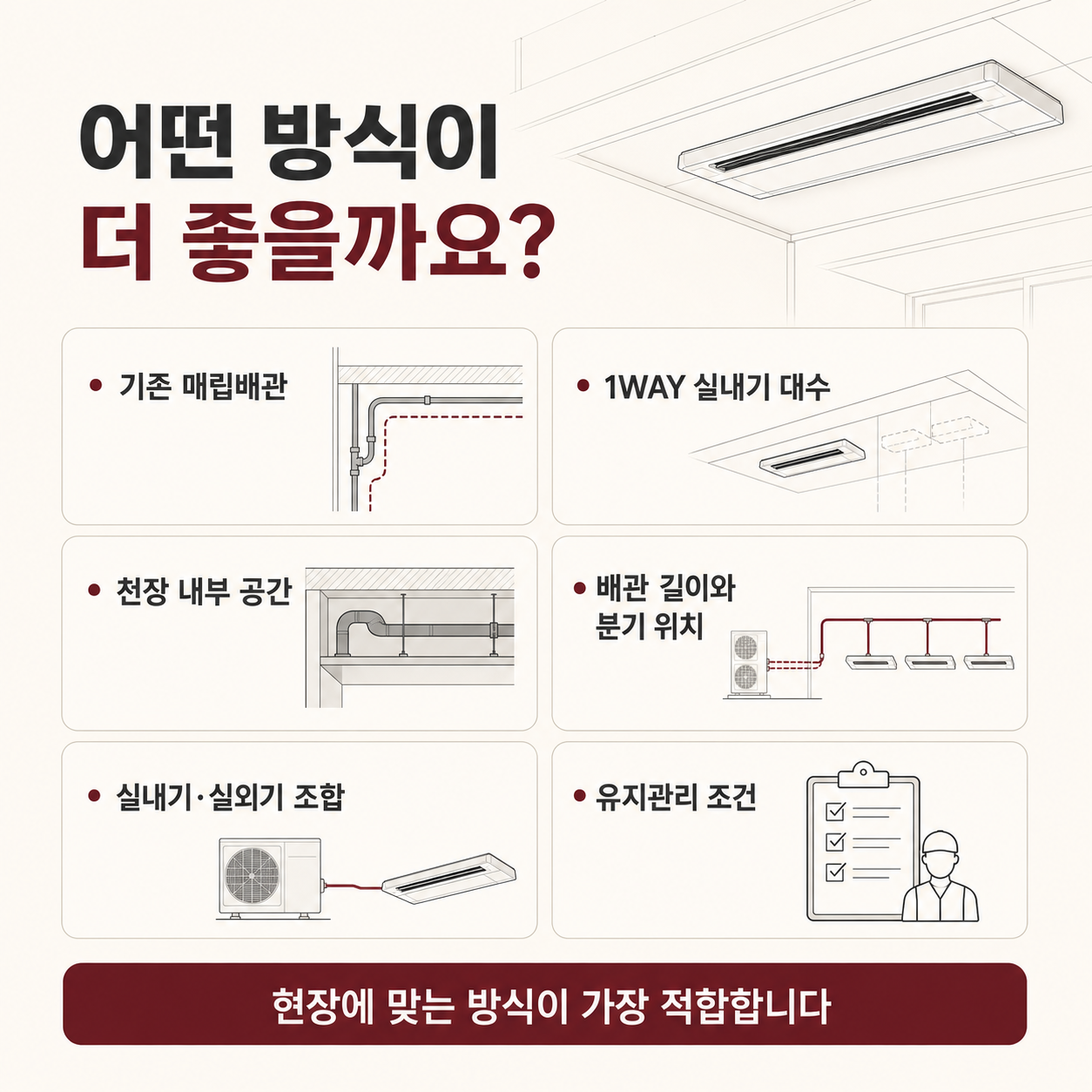

7. 어떤 방식이 우리 집에 맞을까?

다음 조건을 확인하면 상담 단계에서 보다 정확한 판단이 가능합니다.

• 아파트명과 평형
• 준공연도
• 설치하려는 공간
• 1WAY 실내기 희망 대수
• 공실 또는 거주 중 여부
• 기존 시스템에어컨 유무
• 기존 매립배관 유무
• 평면도
• 실외기실 사진
• 천장 또는 점검구 사진

거주 중 설치라면 배관 방식뿐 아니라 보양 범위, 천장 개방, 도배 복구와 가구 이동 동선까지 함께 확인해야 합니다.

자주 묻는 질문

다배관이 무조건 유지보수에 유리한가요?

실내기별 배관 경로를 구분하기 비교적 명확한 면은 있지만,

실제 유지보수성은 점검구 위치, 배관 매립 상태와 시공 기록에 따라 달라집니다.

단배관은 한 곳에 문제가 생기면 모두 사용할 수 없나요?

고장의 원인과 발생 위치에 따라 영향 범위가 달라집니다.

단배관이라는 이유만으로 전체 운전이 반드시 중단된다고 단정할 수 없습니다.

기존 배관과 다른 방식으로 교체할 수 있나요?

제품 구성과 천장 내부 공사 범위에 따라 가능 여부가 달라집니다.

기존 배관을 재사용할지 새로 시공할지 현장 확인이 필요합니다.

1WAY 실내기는 어느 방에 설치하나요?

일반적으로 거실과 침실의 구조, 필요한 용량과 바람 방향을 고려해 설치합니다.

디자인만 보고 위치를 정하기보다 천장 내부 간섭과 배수 경로를 먼저 확인해야 합니다.

결론

단배관과 다배관의 차이는 단순한 배관 개수보다 냉매 배관이 각 실내기로 연결되는 구조에서 찾아야 합니다.

어느 방식이 더 좋다고 일괄적으로 판단하기보다 기존 배관, 천장 구조, 실내기 대수와 제품 조합을 함께 검토해야 합니다.

㈜엘제이월드는 LG전자 시스템에어컨 인증점으로, 현장 조건을 확인한 후

제품 선정부터 배관 설계와 설치, 시운전까지 진행합니다.
